| Ονομασία μάρκας: | YOUWEI |
| Αριθμός μοντέλου: | YW-16162G3 |
| Τροποποιημένο: | 100 |
| τιμή: | USD 3.5-4.5 UNIT |
| Χρόνος παράδοσης: | 5-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ, Western Union, MoneyGram, D/A, L/C, Paypal |
Χαρακτηριστικά της μονάδας GPS

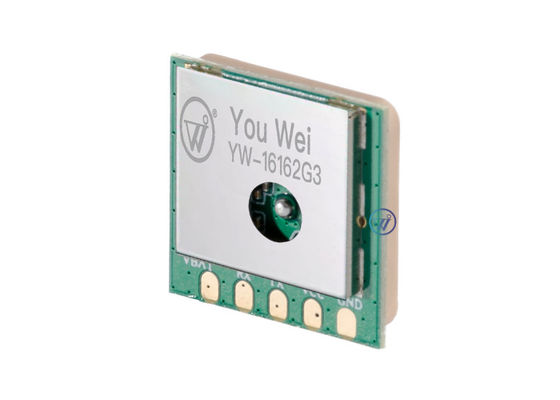

Το YW-16162G3 είναι μια συμπαγή μονάδα κεραίας GPS με εξαιρετικά υψηλή ευαισθησία (-162dBm) σε εξαιρετικά μικρό συντελεστή μορφής (16 * 16 * 2mm).
Υπερ-χαμηλή κατανάλωση ενέργειας
Υπερ-μικρός συντελεστής διαμόρφωσης: 16x16x2mm
Υπερ-υψηλή ευαισθησία: -162dBm
Συχνότητα L1, κωδικός C/A, 72 κανάλια δορυφορική αναζήτηση
Αύξητος ρυθμός ενημέρωσης: έως 10Hz
Υποστήριξη DGPS και AGPS
Με γρήγορο TTFF
Ανίχνευση και αντιστάθμιση πολλαπλών διαδρομών
Υποστήριξη 1‐PPS για εφαρμογές χρονολόγησης
Υποστηρίζεται διαφορετικό περιβάλλον
Υποστηρίζει οποιοδήποτε δύο από τα Beidou,SBAS ταυτόχρονα με υποστήριξη firmware
Ενσωματωμένο TCXO,LNA,SAW,RTC
ΕφαρμογήτηςΜοντέλο παρακολούθησης θέσης
Χειροκίνητη συσκευή Beidou
Αυτοκινητοβιομηχανία
PDA, Pocket PC
Ναυσιπλοΐα και Παρακολούθηση Αυτοκινήτου
Γεωγραφική Μελέτη
Υπηρεσίες AVL και υπηρεσίες με βάση την τοποθεσία
Αθλητισμός και Αναψυχή
Χρονοδιάγραμμα
Ναυσιπλοΐα, διαχείριση στόλου
ΑΜΠ
ΠαράμετροιYW-16162G3Μονάδα συστήματος παγκόσμιας θέσης
| Άρθρο | Παράμετροι |
| Αριθμός μοντέλου. | YW-16162G3 |
| Τσιπ | Σύμφωνα με την παραγγελία |
| Συχνότητα | Α1 |
| Αριθμός καναλιών | 72, ή ανά απαιτήσεις παραγγελίας |
| Ακριβότητα θέσης | 2 έως 5 μέτρα |
| Ταχύτητα | 515 m/s |
| Ακριβότητα ταχύτητας |
Χωρίς ενίσχυση: 0,1 m/s |
| ΔΕΠΔ |
Καυτή εκκίνηση: 1 δεύτερο τυπικά |
| Αισθησία |
Ευαισθησία παρακολούθησης: -162 dBm |
| Ποσοστό Baud | 9600 bps (προεπιλεγμένο) |
| Μέγιστος ρυθμός ενημέρωσης πλοήγησης | 1Hz (προεπιλεγμένο), μέγιστο 10Hz |
| Χρονική ακρίβεια | 25 ns RMS |
| Επιλογές διεπαφής | UART, I2C, SPI, USB |
| Φόρμα εξόδου δεδομένων | NMEA 0183 |
| Ηλεκτρική τροφοδοσία | 3.3V ~ 5V |
| Κατανάλωση ενέργειας | 30mA απόκτηση, 24mA παρακολούθηση |
| Περιοχή θερμοκρασίας λειτουργίας | -40°C έως 85°C |

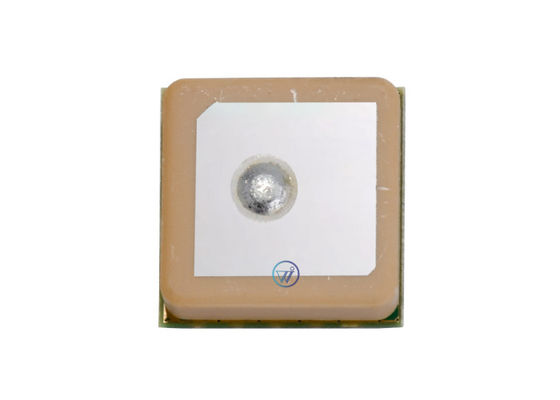

| Τύπος κεραίας | κεραμική κεραμική κεραία |
| ΑΕΠΣ | Υποστηριζόμενη |
| Διάσταση | 16*16*2mm |
| Τύπος συσκευασίας | ΜΜΔ |

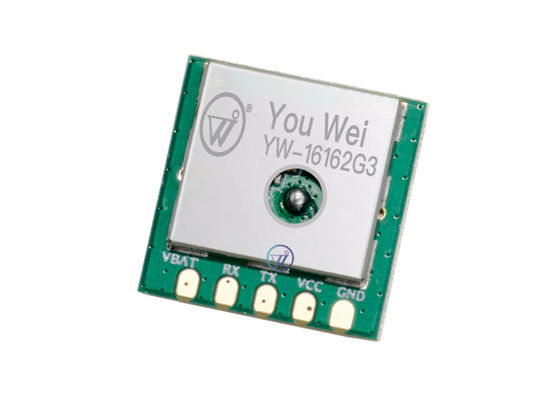

Διορισμός πινΥW-16162G3 GPSΠΟσιόνRΟποιοδήποτε
| Αριθμός PIN. | Όνομα πιν | Εισαγωγή/Εξόδου | Περιγραφή | Σημείωση |
| 1 | Εθνική Τράπεζα | Ο | ισχύς εξόδου εδάφους | |
| 2 | ΚΑΚ | Εγώ... |
Κύρια τροφοδοσία κινητήρα επιφάνεια |
Πεδίο τάσης: 3V ~ 5V |
| 3 | TX | Ο | Έκδοση δεδομένων | |
| 4 | Επενδύσεις | Π | Γη |
Ηλεκτρικές προδιαγραφές του YouweiΔορυφόροςNΑεροπορίαΜοδούλα
| Παράμετρος | Σύμβολο | - Μίνι. | Τυπικό | Μαξ. Μαξ. | Μονάδες |
| Τετάρτη | ΚΑΚ | 3.3 | 3.3 | 5 | V |
| Δικτυακό τόπο | Δικτυακό τόπο | 3.0 | 3.3 | 5 | V |
| Μέσο ρεύμα τροφοδοσίας | Επικράτηση | 45@3.3V | 50@3,3V | 59@3.3V | mA |
| Παρακολούθηση | 38@3.3V | 40@3,3V | 42@3.3V | mA | |
| Εφεδρική τάση μπαταρίας | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| Εφεδρικό ρεύμα μπαταρίας | I_BCKP | 15 | UA | ||
| Ψηφιακή τάση IO | Διαχωρισμός | 2.08 | 2.83 | V | |
| Θέρμανση αποθήκευσης | Tstg | -40 | 105 | °C | |
| Θερμοκρασία λειτουργίας | Τοπ | -40 | 85 | ||
| Η υγρασία | 95 | % | |||
Η σημασία της χαμηλής κατανάλωσης ενέργειας στις μονάδες GPS
Η χαμηλή κατανάλωση ενέργειας είναι ένα κρίσιμο χαρακτηριστικό για τις μονάδες GPS, ειδικά σε εφαρμογές που εξαρτώνται από μπαταρίες.
1Διευρυμένη διάρκεια ζωής της μπαταρίας.
• Επιτρέπει μεγαλύτερη διάρκεια λειτουργίας φορητών συσκευών (π.χ. smartwatches, trackers κατοικίδιων ζώων) χωρίς συχνή επαναφόρτιση.
• Παράδειγμα: Η μείωση της κατανάλωσης ρεύματος από 50mA σε 25mA μπορεί να διπλασιάσει τον χρόνο λειτουργίας της συσκευής.
2Θερμική απόδοση
• Ελαχιστοποιεί την παραγωγή θερμότητας, αποτρέποντας την υποβάθμιση της απόδοσης σε συμπαγείς ή σφραγισμένους περίβολους (π.χ. αισθητήρες IoT, ετικέτες περιουσιακών στοιχείων).
3Κόστος και οφέλη βιωσιμότητας
• Αρκούν μικρότερες/ελαφρύτερες μπαταρίες, μειώνοντας το κόστος BOM και το περιβαλλοντικό αποτύπωμα.
• Κρίσιμη για εφαρμογές που χρησιμοποιούνται μαζικά (π.χ. ελεγκτές εφοδιαστικής).
4Ενισχυμένη αξιοπιστία
• Αποφεύγει τις πτώσεις τάσης σε συστήματα περιορισμένης ισχύος (π.χ. συσκευές ηλιακής ενέργειας).
Τεχνικές ανταλλαγές
• Απαιτούμενη ισορροπία: Οι συνθήκες εξαιρετικά χαμηλής κατανάλωσης ενέργειας (π.χ. ύπνος / αναμονή) μπορεί να αυξήσουν ελαφρώς το TTFF. Οι προηγμένες μονάδες GPS GNSS (όπως οι Youwei) μετρώνουν αυτό με προσαρμοστική πορεία ισχύος.
Η ζήτηση από τη βιομηχανία
• Μια βασική προδιαγραφή για τα καταναλωτικά ηλεκτρονικά προϊόντα (π.χ. ταινίες γυμναστικής) και τα βιομηχανικά IoT (π.χ. ασύρματοι αισθητήρες), όπου η ενεργειακή απόδοση υπαγορεύει την ανταγωνιστικότητα της αγοράς.
Εν ολίγοις, η χαμηλή κατανάλωση ενέργειας επιτρέπει απευθείας μικρότερες, φθηνότερες και μακροχρόνιες συσκευές ευαισθητοποίησης της τοποθεσίας.
Βίντεο
Βίντεο
Βίντεο
|
|
